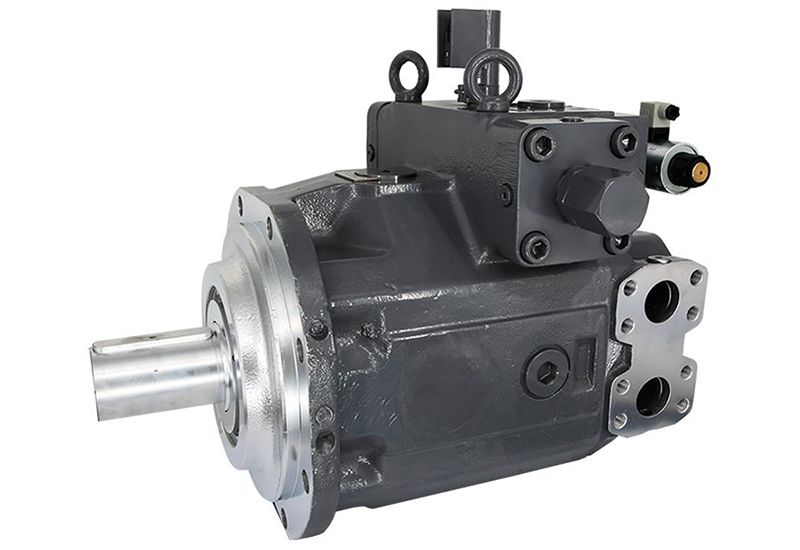

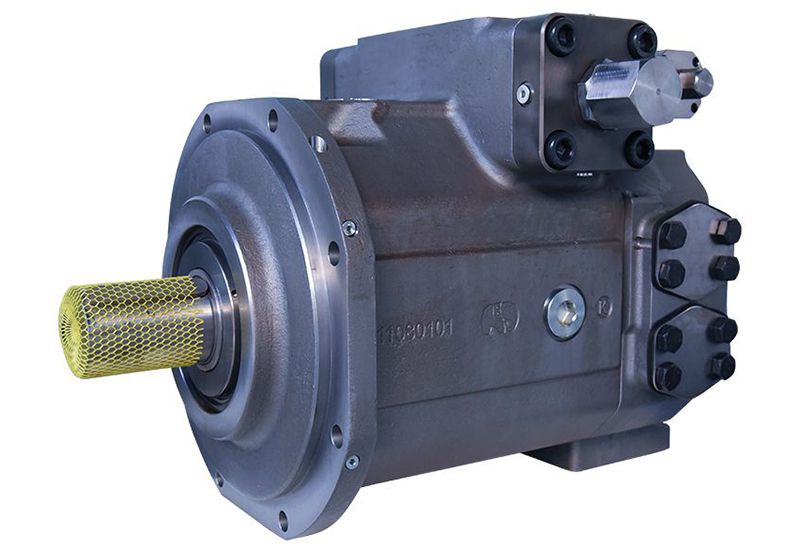

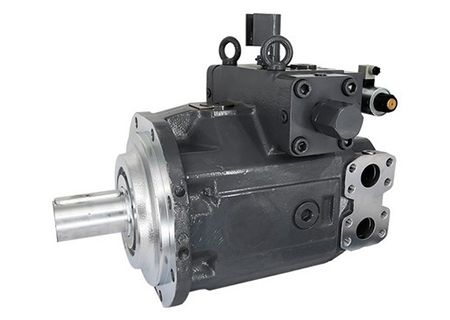

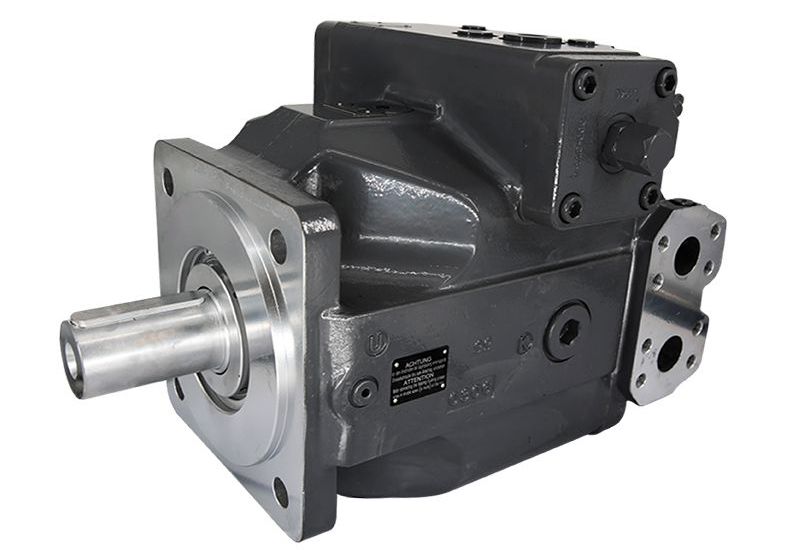

مضخة مكبسية محورية ذات دائرة مغلقة (مضخة محورية التدفق متغيرة الإزاحة)، سلسلة K4VSGAxial Piston Variable Pump-close Circuit
- مضخة قوية بضغط عالي للدوائر المغلقة وهي مخصصة لتطبيقات صناعية متعددة
- السعة: 40 إلى 1000
- الضغط الاسمي 350 بار
- أقصى ضغط 400 بار
- دوائر مغلقة
- تتميز بصوت منخفض أثناء التشغيل
- تتميز بعمر طويل في الخدمة
- عمود المحرك قادر على امتصاص الأحمال المحورية والنصف قطرية
- نسبة وزن وطاقة عالية
- تصميم نموذجي
- زمن تحكم قصير وسريع
- محرك قرصي لتركيب مضخات إضافية
- مؤشر زاوية الدوران
- مكان تركيب اختياري
- التشغيل على سوائل HF ممكن مع معايير تشغيل منخفضة
السعة | | | | | | | | | | |||
الإزاحة | Vg max | سم3 | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 1000 | |
السرعة القصوى | nmax | دورة/ دقيقة | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 | 1600 | 1600 | |
السرعة القصوى | at nmax | Qmax | لتر/ دقيقة | 148 | 227 | 325 | 432 | 550 | 710 | 900 | 1200 | 1600 |
at nE=1500rpm | لتر/ دقيقة | 60 | 107 | 186 | 270 | 375 | 533 | 750 | 1125 | 1500 | ||
أقصى طاقة (Δp = 250 بار) | at no max | Po max | كيلو وات | 86 | 132 | 190 | 252 | 321 | 414 | 525 | 700 | 933 |
at nE=1500rpm | كيلو وات | 35 | 62 | 109 | 158 | 219 | 311 | 438 | 656 | 875 | ||
أقصى عزم دوران (Δp = 100 بار) | at Vg max | Tmax | نيوتن متر | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | 4174 | 5565 |
عزم الدوران (Δp = 100 بار) | at Vg max | T | نيوتن متر | 64 | 113 | 199 | 286 | 398 | 564 | 795 | 1193 | 1590 |
عزم الدوران (Δp = 100 بار) | J | كجم م2 | 0,0049 | 0,0121 | 0,03 | 0,055 | 0,0959 | 0,19 | 0,3325 | 0,66 | 1,20 | |
السعة عند التعبئة | لتر | 2 | 2,5 | 5 | 4 | 10 | 8 | 14 | 19 | 27 | ||
الوزن (تقريبي، مضخة مع وحدة تحكم EO1 و وكتلة الصمام) | m | كجم | 47 | 60 | 100 | 114 | 214 | 237 | 350 | 500 | 630 | |
أقصى قوة محورية | ±Fax max | نيوتن | 600 | 800 | 1000 | 1400 | 1800 | 2000 | 2000 | 2200 | 2200 | |
أقصى قوة نصف قطرية | Fq max | نيوتن | 1000 | 1200 | 1600 | 2000 | 2000 | 2200 | 2500 | 3000 | 3500 |

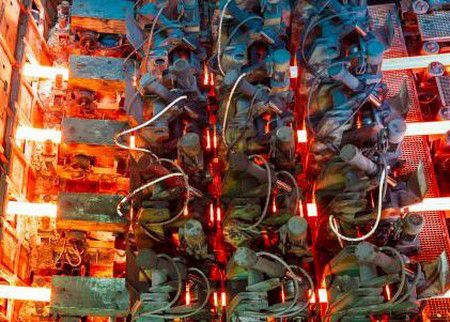

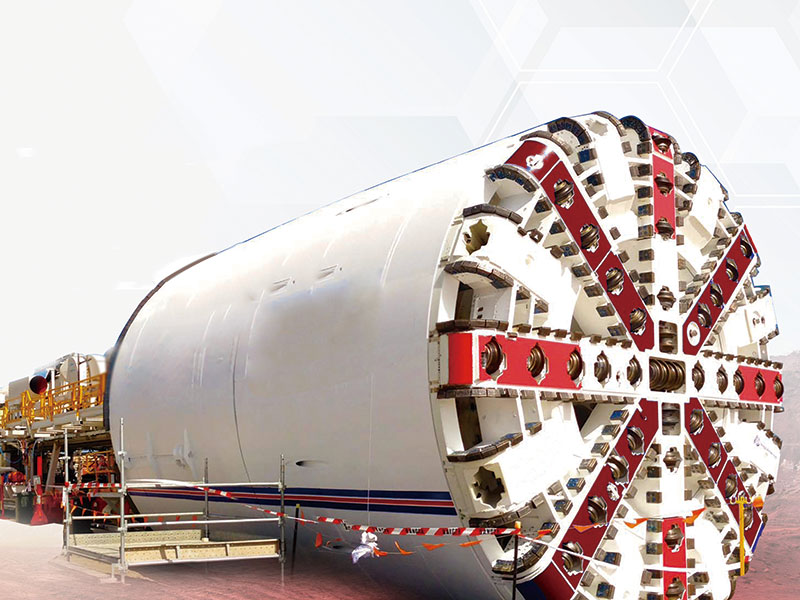

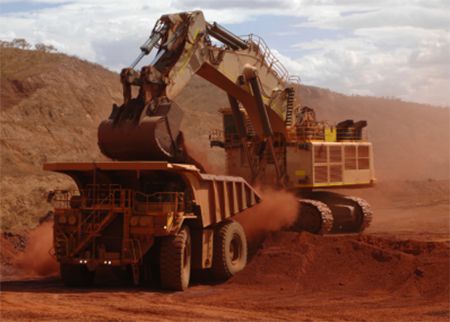

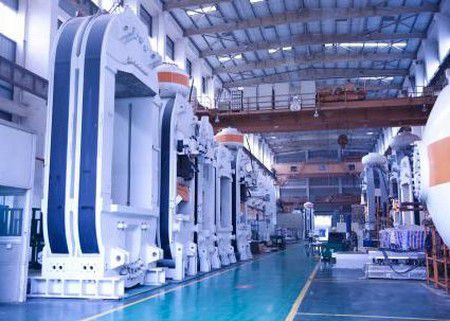

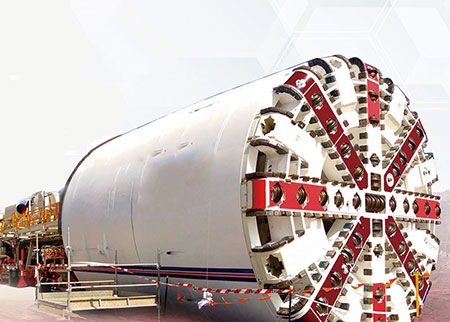

تتميز المضخة الكباسة سلسلة K4VSG بأنها عبارة عن مضخة متغيرة الإزاحة ذات مكبس محوري ومع مجموعة دوارة في تصميم قرص متراوح لمحركات الأقراص الهيدروستاتيكية في الدوائر المغلقة، حيث يتناسب التدفق في المضخة مع سرعة الدفع والإزاحة، والتي يمكن تغييرها بدون خطوات عن طريق ضبط الأداة. كما يتم ترتيب المكابس محوريًا إلى عمود الإدارة في وحدة الكباس المحورية مع تصميم القرص المتراوح. فضلاً عن ذلك، يتدفق السائل الهيدروليكي من المضخة الهيدروليكية إلى المحرك ويعود مباشرة إلى المضخة في دائرة مغلقة، كما تستخدم هذه السلسلة بشكل أساسي في آلة حفر الأنفاق (الحفارات) وآلات التعدين ومكبس السيراميك والمعادن وغيرها من الصناعات.
