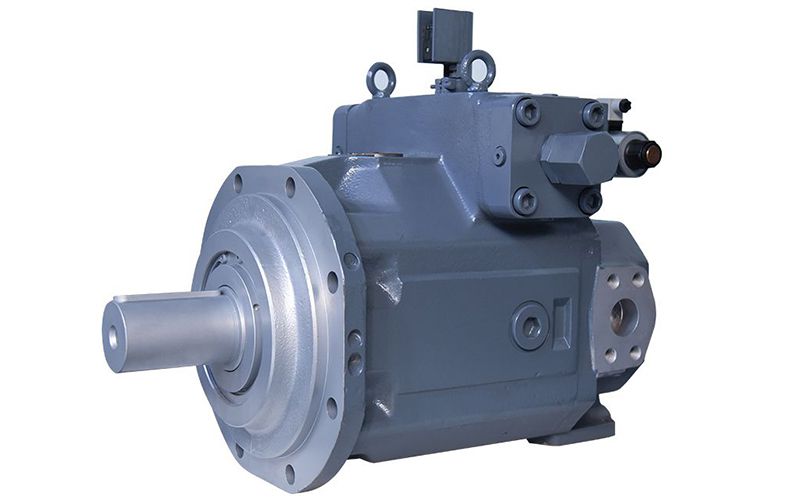

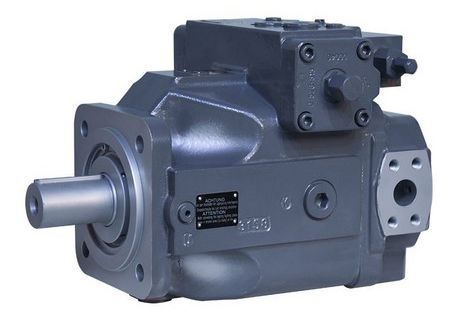

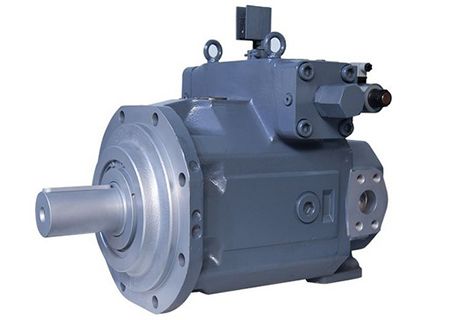

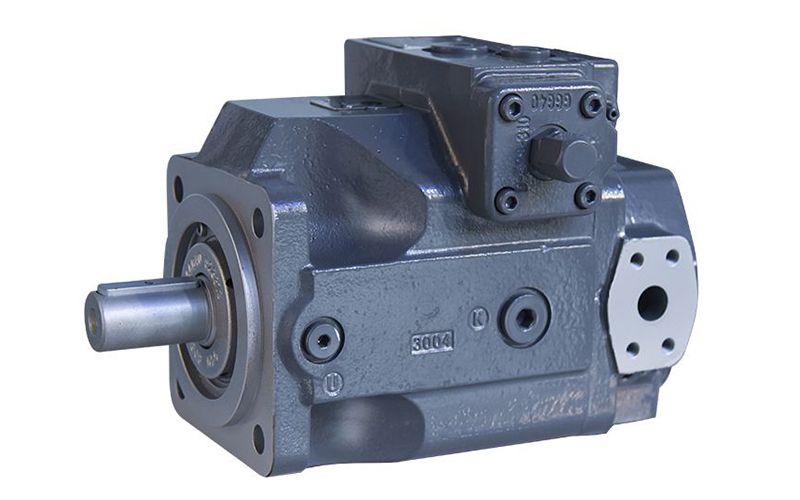

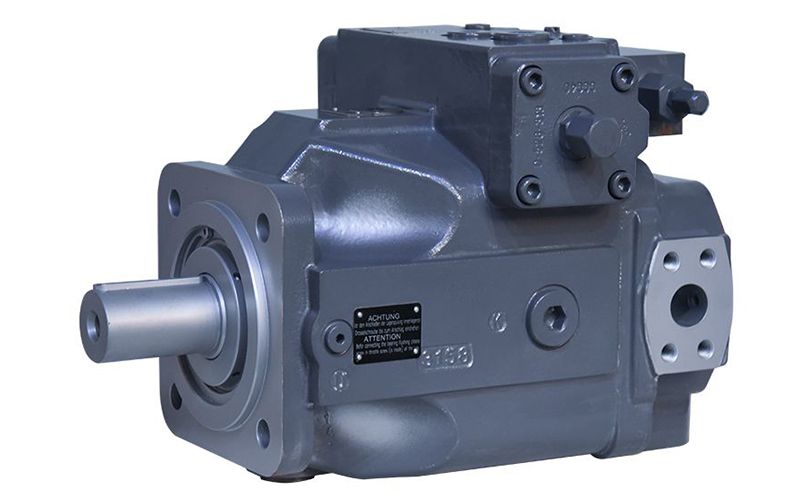

مضخات مكبسية محورية ذات دائرة مفتوحة, K4VSO
مضخات مكبسية محورية ذات دائرة مفتوحة, K4VSO مضخات مكبسية محورية ذات دائرة مفتوحة, K4VSO مضخات مكبسية محورية ذات دائرة مفتوحة, K4VSO

مضخة مكبسية محورية ذات دائرة مفتوحة (مضخة محورية التدفق متغيرة الإزاحة)، سلسلة K4VSOAxial Piston Variable Pump-open Circuit

  • هذه مضخة قوية جداً، عالية الضغط للاستخدامات الصناعية
  • السعة من 40 إلى 500 مل/ دورة
  • السلسلة 1 و 2 و 3
  • الضغط الاسمي 35 ميجا باسكال
  • ضغط الذروة 42 ميجا باسكال
  • دائرة كهربائية مفتوحة
تواصل معنا تنزيل ملفات PDF تنزيل فيديوهات
الميزات
  • تتميز هذه المضخة من سلسلة K4VSO بهيكل ذو قرص متراوح، حيث تم تصميمها لمحركات الأقراص الهيدروليكية ذات الدائرة الكهربائية المفتوحة
  • تتميز بأن التدفق يتناسب مع سرعة الدفع والإزاحة، والتي يمكن أن تتغير بدون خطوات من خلال ضبط زاوية لوحة التبديل
  • تتميز بخصائص شفط ممتازة
  • تتميز بصوت منخفض وعمر خدمة طويل
  • تتميز بعمود إدارة قادر على امتصاص الأحمال المحورية والشعاعية
  • تتميز بتصميم نموذجي معياري، نطاق طاقة ممتازة ووزن مثالي
  • تتميز بزمن تحكم قصير
  • من خلال محرك لتركيب مضخات إضافية
  • تتميز بمؤشر زاوية القرص المتراوح
  • تتميز بوضع تركيب اختياري
  • تتميز بإمكانية التشغيل على سوائل HF مع معايير تشغيل منخفضة
الخواص الفنية
السعة 40 71 80 125 180 200 250 300 355 370 500
الإزاحة Vg max سم3 40 71 80 125 18 200 250 300 355 370 500
سرعة الدوران no max دورة/ دقيقة 2600 2200 2200 1800 1800 1700 1500 1500 1500 1500 1320
أقصى سرعة دوران no max zul. دورة/ دقيقة 3200 2700 2700 2200 2100 2000 1800 1700 1700 1700 1600
التدفق nE=1500r/min لتر/ دقيقة 60 107 121 186 270 283 375 450 532 555 750
الطاقة nE=1500r/min كيلو وات 35 62 70 109 158 166 219 262 311 324 437
عزم الدوران ng max نيوتن متر 64 113 113 199 286 286 398 478 564 588 795
الوزن   كجم 39 53 53 88 102 102 184 184 207 207 320
أقصى قوة محورية   نيوتن 600 800 800 1000 1400 1400 1800 2000 2000 2000 2000
أقصى قوة نصف قطرية   نيوتن 1000 1200 1200 1600 2000 2000 2000 2200 2200 2200 2500
الوصف
  • عادة ما يجب في العمليات الهيدروليكية الفعالة هو الاختيار الدقيق للسوائل الهيدروليكية للنظام وفقًا لظروف التشغيل، حيث أن معظم السوائل الهيدروليكية القائمة على الزيت المعدني مناسبة لمكونات مضخة المكبس المحورية. كما تعتبر العلاقة بين محتوى الماء / الزيت ودرجة حرارة اللزوجة أمرًا أساسيًا لاختيار السوائل بشكل صحيح، كما تشمل الخواص الهامة الأخرى مقاومة الأكسدة ومقاومة التآكل وتوافق المواد وخصائص الفصل في الماء والهواء.
  • يُعتبر الترشيح الصحيح في مواد التشحيم والسوائل أمر ضروري من أجل العمر الطويل والمرضي لوحدات المكبس المحوري. ولضمان حسن سير العمل، فإن الحد الأقصى المسموح به من فئة التلوث هو: NAS1638 Class 9; SAE Code 6; ISO/DIS4406 Class 18/15
    لدرجات حرارة السوائل العالية:
    NAS1638 الفئة 8 ؛ كود SAE 5 ؛ ISO / DIS4406 الفئة 17/14
  • من أجل اختيار النوع الصحيح للسائل الهيدروليكي، من الضروري مراعاة درجة حرارة التشغيل المتعلقة بدرجة الحرارة المحيطة، كما أن درجة حرارة التشغيل هي درجة حرارة الدائرة للدوائر الكهربائية المغلقة أو درجة حرارة الخزان للدوائر الكهربائية المفتوحة.
  • يجب ملاحظة أن درجة حرارة تصريف العلبة تتأثر بالضغط والسرعة ودائمًا ما تكون أعلى من درجة حرارة الدائرة، كما يجب ألا تتجاوز درجة حرارة أي مكون من مكونات الدائرة 90 درجة مئوية.
    ولذا، يُرجى الرجوع إلى قسم الدعم الفني لدينا بخصوص الطلبيات المخصصة للاستخدام في بيئات العمل القاسية ومع درجات حرارة تشغيل أقل أو أعلى من الحدود.
  • من اللازم أن يكون ضغط دخول المضخة أكبر من 0.08 ميجا باسكال (الضغط المطلق)، ويجب أن يكون ضغط التفريغ (الضغط الأقصى المسموح به في الغلاف) 0.4 ميجا باسكال (الضغط المطلق). فضلاً عن ذلك، يجب أن يكون الضغط في الغلاف أكبر من أو يساوي القوة الخارجية المؤثرة على ختم العمود.
  • وضع التركيب: يكون الوضع الافتراضي، حيث يجب تركيب المضخة المحورية متغيرة الإزاحة ومحرك ذو المكبس المحوري والطرف العلوي للغلاف أسفل مستوى الزيت الأدنى للخزان. كما يرجى ذكر ما إذا كانت المضخة بحاجة للتركيب فوق مستوى الزيت عند الطلب.
  • تركيب أداة الاقتران والتوصيل: قم بتركيب أداة التوصيل بعمود ذو مفتاح مسطح باستخدام حمام زيتي. ضع أداة الاقتران المطابقة لعمود المضخة في حمام الزيت بدرجة حرارة أقل من 90 درجة مئوية، واتركها تسخن لمدة 40 دقيقة، ثم قم بتجميع العمود وأداة التوصيل، وقم بتبريدها بسرعة بالماء. ثم قم بربط المسامير اللولبية الموجودة على عمود المفتاح المسطح. لا تصدم العمود عند تجميع أداة التوصيل مما قد يؤدي إلى تلف المحمل، وتجنب رفع أو حمل المضخة الهيدروليكية من العمود الرئيسي.
التطبيقات

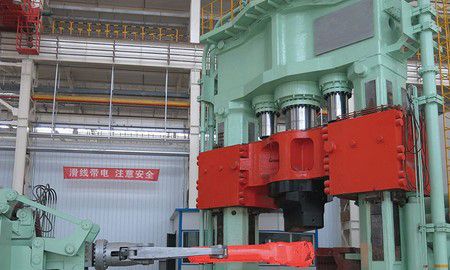

  • في آلات تشكيل المعادن بالتطريق والضغط (مكنة تشكيل بالطرق أو الكبس)في آلات تشكيل المعادن بالتطريق والضغط (مكنة تشكيل بالطرق أو الكبس)
  • في المعدات الثقيلة وآلات البناء والإنشاءفي المعدات الثقيلة وآلات البناء والإنشاء

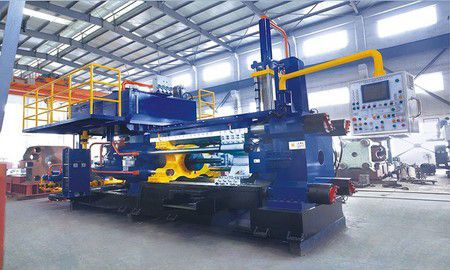

  • في معدات وآلات البثق الصناعيةفي معدات وآلات البثق الصناعية

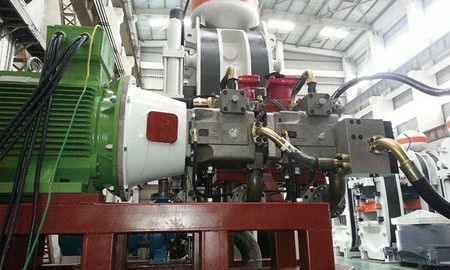

  • في معدات البناء والسيراميكفي معدات البناء والسيراميك

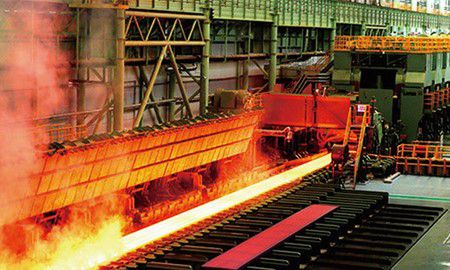

  • في معدات معالجة وتصنيع المعادنفي معدات معالجة وتصنيع المعادن
