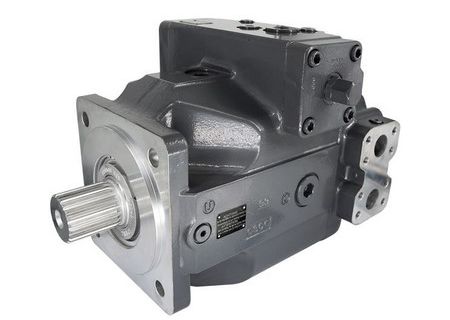

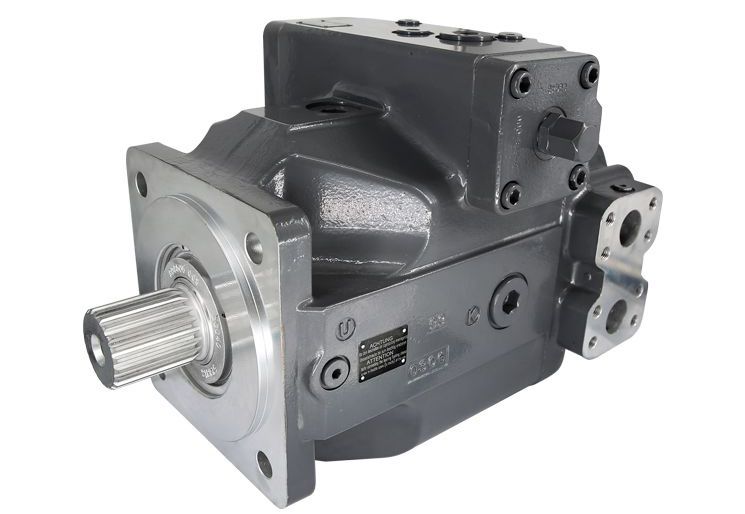

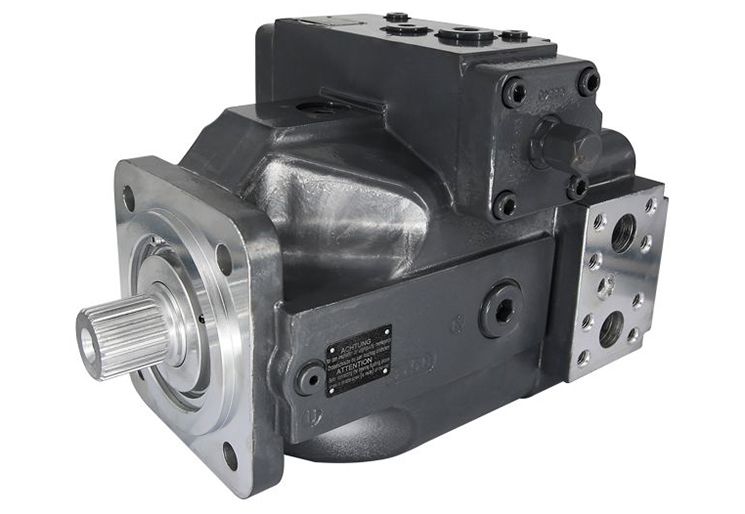

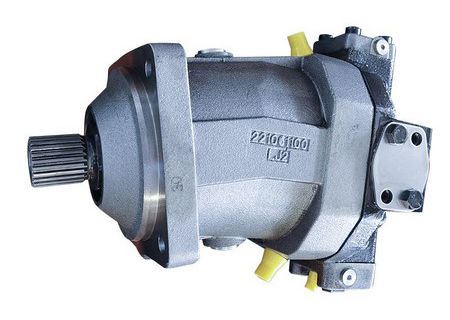

محرك المكبس المحوري متغير الإزاحة، سلسلة K4VSMK4VSMAxial Piston Variable Motor
- للدوائر المفتوحة أو المغلقة
- الحجم 40 إلى 500
- أقصى ضغط اسمي 350 بار
- الحد الأقصى لضغط الذروة 420 بار
تم تصميم محرك المكبس المحوري سلسلة K4VSM خصيصًا للآلات الهندسية ذات الضغط العالي، حيث أن المحرك عبارة عن مضخة مكبس محوري مائل مع صمام كروي وبكرة وعمود دفع. كما أن المحرك مناسب للدائرة الهيدروليكية المفتوحة والمغلقة.
- تم تصميمه خصيصًا للمحرك الهيدروستاتيكي في الدوائر المفتوحة والمغلقة، حيث أنه مزود بمحرك كباس متغير الإزاحة للعمود وغلاف عالي الصلابة ولوحة رش متكاملة
- يتناسب التدفق مع السرعة، وهو مناسب للدفع متغيرة السرعة
- محرك تنظيم السرعة النسبي، يتم التحكم فيه إلكترونيًا لضبط الأداة التي يمكنها تغيير سرعة الإخراج بدون خطوات
- يتم نقل العزم بنسبة 100 بالمائة عبر العمود لتركيب مضخات إضافية
- نطاق عالي من الطاقة / الوزن
- التدفق الكروي المتغير بدون خطوات، والإزاحة من 50 بالمائة Vmax إلى Vmax
- يعمل مؤشر زاوية قرص متراوح على ملاحظة حالة عمل المضخة مباشرة
- مناسب لمحركات الأقراص التي تحتاج إلى موثوقية عالية وضغط مرتفع وعمر خدمة طويل ونطاق سرعة واسع
السعة |
|
|
|
|
|
|
|
||
الإزاحة | Vg | cm | 40 | 71 | 125 | 180 | 250 | 355 | 500 |
أقصى سرعة مقدرة | nmax cont. | rpm | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 |
nmax cont.1 | rpm | 4000 | 4000 | - | - | - | - | - | |
أقصى تدفق عند nmax | qVmax | L/min | 148 | 227 | 325 | 432 | 550 | 710 | 900 |
عزم الدوران المستمر | TK | Nm/bar | 0.64 | 1.13 | 1.99 | 2.86 | 3.97 | 5.63 | 7.95 |
عزم الدوران عند Δp = 350 بار | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | ||
حجم السائل | L | 0.4 | 2 | 3 | 5 | 7 | 9 | 11 | |
لحظة القصور الذاتي | J | kgm2 | 0.0043 | 0.0121 | 0.0300 | 0.0500 | 0.0959 | 0.1500 | 0.3325 |
بدء عزم الدوران عند n = 0 دورة/ دقيقة و Δp = 350 بار | Nm(approx) | - | - | 320 | 460 | 564 | 800 | 1127 | |
الوزن | m | Kg | 42 | 60 | 107 | 112 | 220 | 235 | 335 |
